400G OSFPについて
07 Jun 2024
OSFPは新型の400G光モジュールパッケージの一種です。8つの高速電気チャネルを備え、統合ヒートシンクを搭載しており、放熱性能が大幅に向上しています。これが注目される理由の一つです。本記事では、400G OSFP光モジュールの種類とその接続用途について詳しく紹介し、この技術をよりよく理解できるようにしましょう。
400G OSFP光モジュールの種類紹介
現在、Fibermallが提供している400G OSFP光モジュールの種類には、400G OSFP SR4、400G OSFP DR4、400G OSFP DR4+があります。
詳細は以下の表をご覧ください：
| 種類 | 最大転送距離 | 波長 | 光ファイバーの種類 | コネクタ | 変調方式 | 応用 | Nvidia午互換性機種 | TOP |
| 400G OSFP SR4 | OM3/30 M OM4/50 M | 850nm | マルチモード光ファイバー | MPO/MTP-12 | 4x100G PAM4 | Infiniband/ Ethernet | MMA4Z00-NS400 | FLAT TOP |
|
400G OSFP DR4 |
500 M | 1310nm | マルチモード光ファイバー | MPO/MTP-12 | 4x100G PAM4 | Infiniband/ Ethernet | MMA4Z00-NS400 | FLAT TOP |
| 400G OSFP DR4+ | 2 Km | 850nm | シングルモード光ファイバー | MPO/MTP-12 | 4x100G PAM4 | Infiniband/ Ethernet | X | FLAT TOP |
400G OSFP光モジュールの接続用途

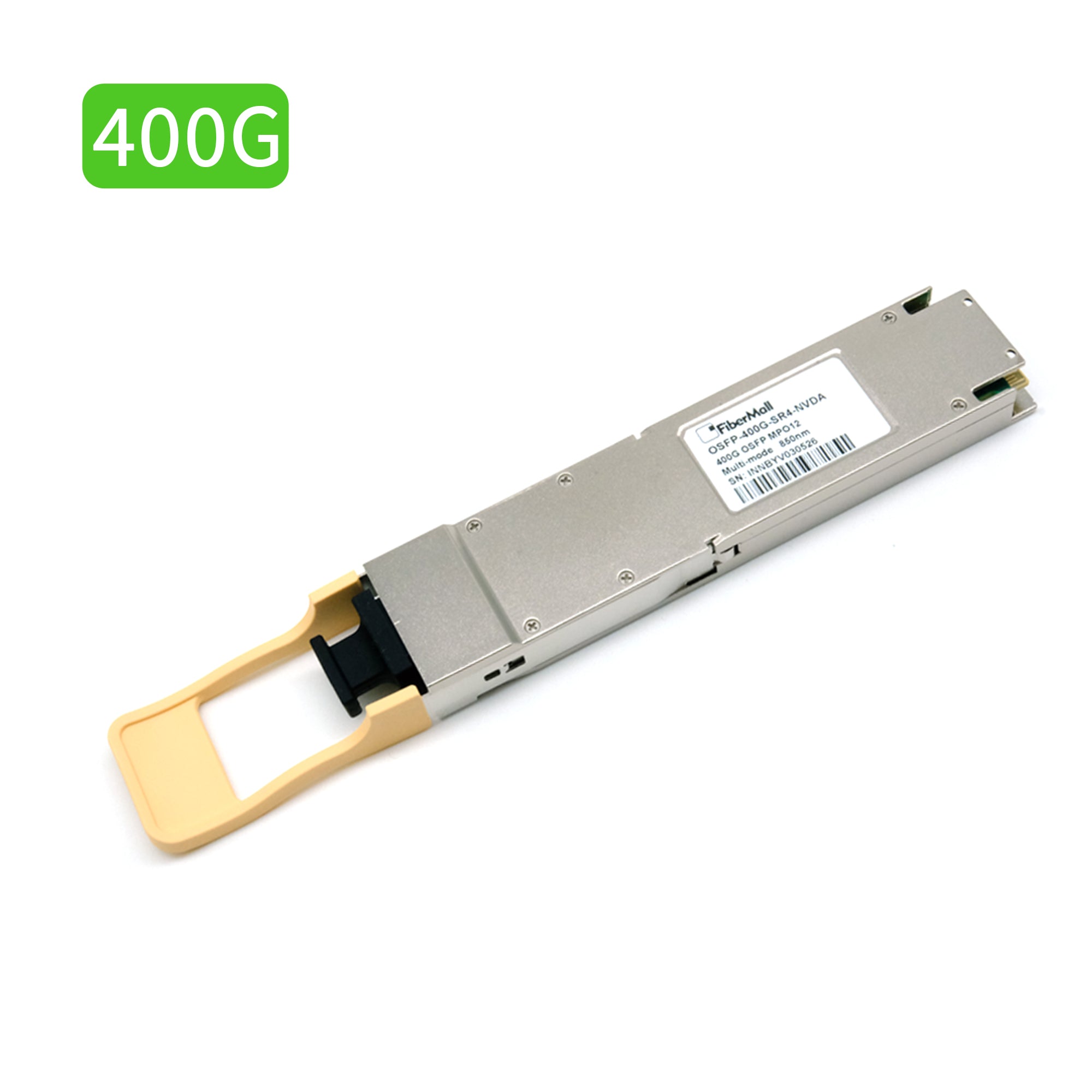

① 400G OSFP SR4光モジュール
上記のように、400G OSFP SR4光モジュールはマルチモードファイバーと組み合わせて使用し、伝送距離は最大50メートルです。そのため、400G OSFP SR4光モジュールは短距離のスイッチ間接続や多チャネルデータ伝送に適しています。
［800Gを2x400Gに分割してConnectX-7に接続］
▼▼詳しくは下記リンクをクリック▼▼

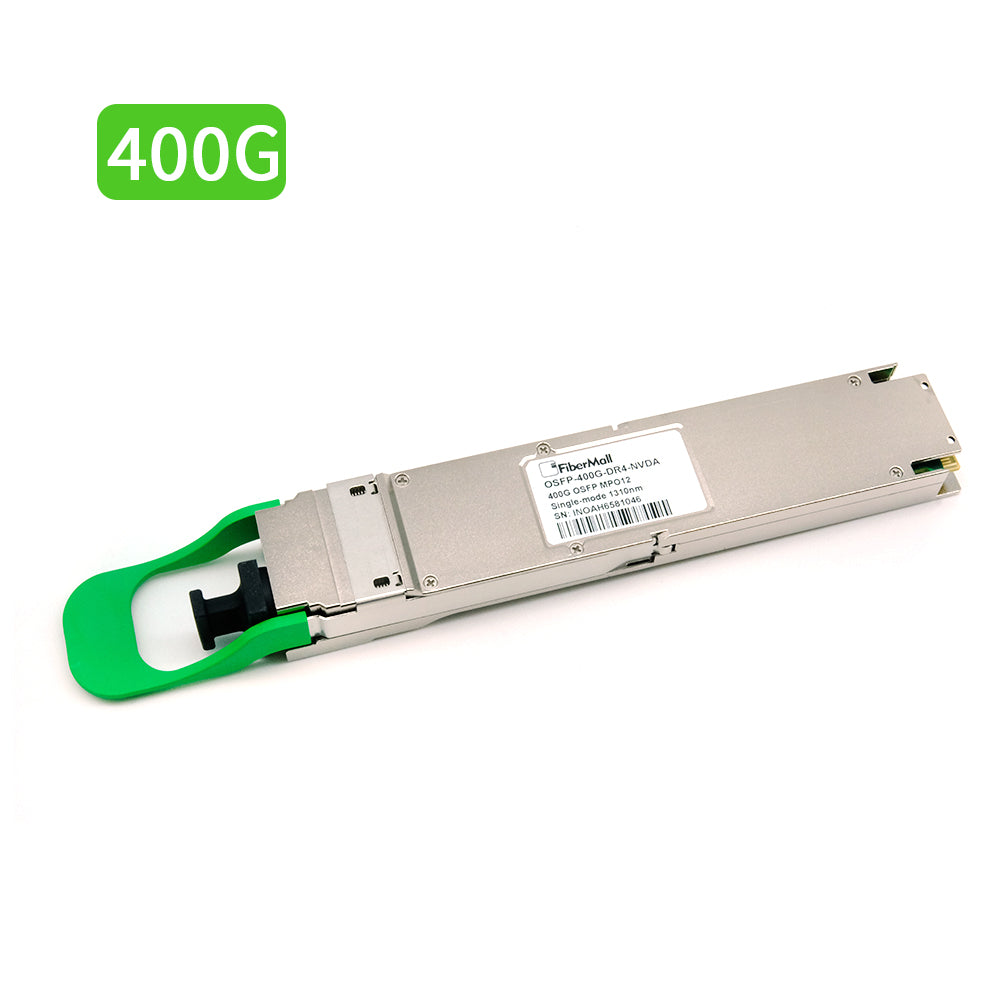

② 400G OSFP DR4光モジュール
▼▼詳しくは下記リンクをクリック▼▼
Q&A
Q: OSFP光モジュールはQSFP-DDポートに挿入できますか？
A: いいえ、QSFPとQSFP-DDはサイズが異なるため互換性がありません。したがって、ネットワーク機器がOSFPパッケージの場合、OSFP光モジュールまたはOSFP DACまたはOSFP AOCを選択する必要があります。
Q: 100G QSFP28光モジュールはOSFPポートに挿入できますか？
A: 100G QSFP28光モジュールは直接OSFPポートに挿入できませんが、変換光モジュールを使用することで、100G QSFP28光モジュールをOSFPポートに挿入することができます。この場合、リンクの伝送速度は100Gになります。
