製品仕様

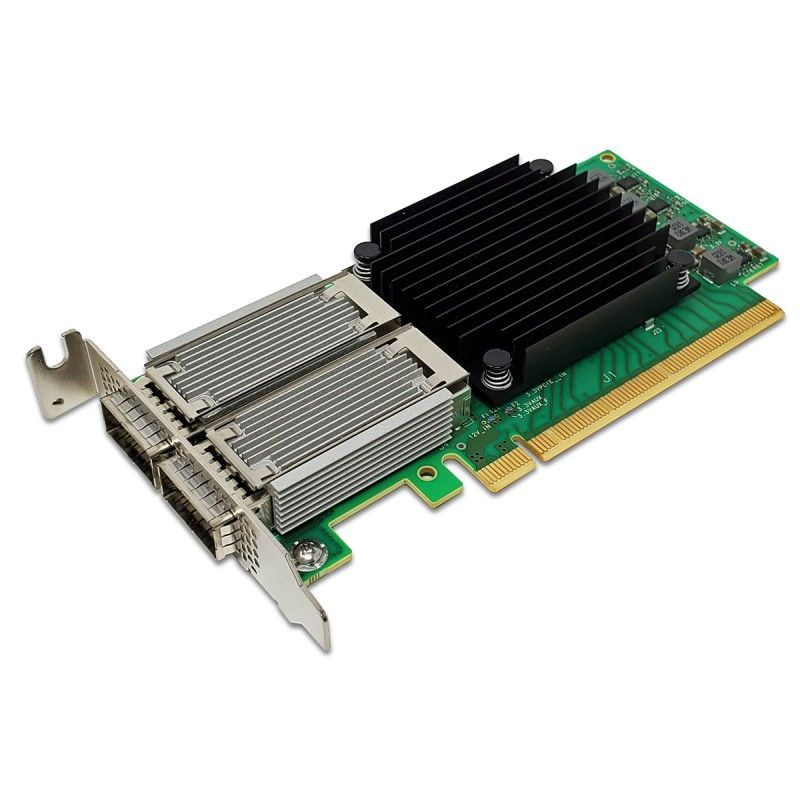

xMellanox MCX556A-ECAT ネットワークアダプター ConnectX-5 VPI Adapter Card EDR IB (100Gb/s) and 100GbE Dual-Port QSFP28 PCIe3.0 x16 RoHS R6 Ref
ConnectX-5は、Virtual Protocol Interconnect®をサポートし、2ポートの100Gb/s InfiniBandおよびEthernet接続性を提供します。サブ600 nsのレイテンシ、非常に高いメッセージレート、さらにPCIeスイッチとNVMe over Fabricのオフロード機能も備えており、最も要求の厳しいアプリケーションと市場（機械学習、データ分析など）において、最高の性能と最も柔軟な解決策を提供します。
■ 製品特徴
- タグマッチングおよびランデブーオフロード
- 可能な信頼性輸送路での適応型ルーティング
- バックグラウンドチェックポイントのためのバーストバッファオフロード
- NVMe over Fabric（NVMe-oF）オフロード
- ホストチェイニングによるバックエンドスイッチの排除
- 埋め込みPCIeスイッチ
- 強化されたvSwitch/vRouterオフロード
- 柔軟なパイプライン
- オーバーレイネットワーク向けのRoCE
- PCIe Gen 4.0サポート
- RoHS準拠
- ODCC対応
■ 主な利点
- ポートあたり最大100Gb/sの接続性
- 業界をリードするスループット、低レイテンシ、低CPU利用率、高メッセージレート
- ホストチェイニング技術に基づくストレージや機械学習向けの革新的なラック設計
- x86、Power、Arm、GPUベースのコンピュートおよびストレージプラットフォーム向けのスマートインターコネクト
- NVMe over Fabricオフロードを含む先進的なストレージ機能
- プログラム可能な柔軟なパイプラインをサポートするインテリジェントネットワークアダプター
- NFVを含む仮想化ネットワークでの最先端のパフォーマンス
- 効率的なサービスチェイニング機能の実現
- データセンターのコストと複雑さを低減する効率的なI/O統合
■ 製品仕様
| Cable Type | Network adapter |
| Dimensions (WxDxH) | 5.6 in x 2.7 in (68.90mm x 142.24 mm) |
| Connector | Dual QSFP28 InfiniBand and Ethernet (copper and optical) |
| Form Factor | Plug-in Card |
| Interface Type | PCI Express 3.0 x16 |
| PCI Specification Revision | PCIe 3.0 |
| Compliant Standards | IEEE 802.1Q, IEEE 802.1p, IEEE 802.3ad (LACP), IEEE 802.3ae, IEEE 802.3ap, IEEE 802.3az, IEEE 802.3ba, IEEE 802.1AX, IEEE 802.1Qbb, IEEE 802.1Qaz, IEEE 802.1Qau, IBTA 1.3, IEEE 802.1Qbg, IEEE 1588v2, IEEE 802.3bj, IEEE 802.3bm, IEEE 802.3by |
| Features | Auto-negotiation, VLAN support, InfiniBand QDR Link support, Virtual Protocol Interconnect (VPI), Quality of Service (QoS), InfiniBand DDR Link support, Jumbo Frames support, RDMA support, PXE support, Large Send Offload (LSO), Large Receive Offload (LRO), Receive Side Scaling (RSS), UEFI support, InfiniBand FDR Link support, Transmit Side Scaling (TSS), RDMA over Converged Ethernet (RoCE), InfiniBand EDR Link support, InfiniBand SDR Link support, Extended Reliable Connected transport (XRC), Dynamically Connected transport (DCT), On demand paging (ODP) |
| RoHS | Yes |
| Connectivity Technology | Wired |
| Data Transfer Rate | 100 Gbps |
| Data Link Protocol | Gigabit Ethernet, 10 Gigabit Ethernet, 40 Gigabit Ethernet, 100 Gigabit Ethernet, 25 Gigabit Ethernet, 50 Gigabit Ethernet, 100 Gigabit InfiniBand |
| Network / Transport Protocol | TCP/IP, UDP/IP, iSCSI |
| Port Quantity | 2x 100Gb Ethernet / 100Gb Infiniband QSFP28 |
| Interface and Connections | 2 x 100Gb Ethernet / 100Gb Infiniband - QSFP28 |
| Protocol Support |
InfiniBand: IBTA v1.3 a Auto-Negotiation: 1X/2X/4X SDR (2.5Gb/s per lane), DDR (5Gb/s per lane), QDR (10Gb/s per lane), FDR10 (10.3125Gb/s per lane), FDR (14.0625Gb/s per lane), EDR (25Gb/s per lane) port |
| Ethernet | 100GBASE-CR4, 100GBASE-KR4, 100GBASE-SR4, 50GBASE-R2, 50GBASE-R4, 40GBASE-CR4, 40GBASE-KR4, 40GBASE-SR4, 40GBASE-LR4, 40GBASE-ER4, 40GBASE-R2, 25GBASE-R, 20GBASE-KR2, 10GBASE-LR,10GBASE-ER, 10GBASE-CX4, 10GBASE-CR, 10GBASE-KR, SGMII, 1000BASE-CX, 1000BASE-KX, 10GBASE-SR |
| Airflow | Airflow Specifications |
| Regulatory | Safety: CB / cTUVus / CE、EMC: CE / FCC / VCCI / ICES / RCM、RoHS compliant |
■ データシート
注：
このMCX556A-ECATは100%純正のMellanox製品です。お使いのMellanoxデバイスとの互換性に問題はありません。
HPC環境
ConnectX-5は、MPIやSHMEM/PGAS、ランデブータグマッチングのオフロードを提供することで、HPCインフラストラクチャの向上を図っています。また、順不同のRDMA書き込みおよび読み込み操作のハードウェアサポート、追加のネットワークアトミックおよびPCIeアトミック操作のサポートも行っています。
ConnectX-5は、スイッチ適応型ルーティング機能を完備し、順序を保った完了セマンティクスを維持しながら、順不同でデータを配信することでRDMAネットワーク機能を強化しています。これにより、マルチパス信頼性とDragonFlyおよびDragonFly+を含むすべてのネットワークトポロジーの効率的なサポートを提供します。
また、ConnectX-5は、メインCPUの操作に干渉せずにバックグラウンドチェックポイントのためのバーストバッファオフロードをサポートし、革新的なダイナミックコネクテッドトランスポート（DCT）サービスを提供することで、コンピュートおよびストレージシステムの極限のスケーラビリティを確保しています。
ストレージ環境
NVMeストレージデバイスは高速なストレージアクセスを提供し、人気が高まっています。NVMe over Fabrics（NVMe-oF）プロトコルは、RDMA接続を利用してリモートアクセスを実現します。ConnectX-5は、NVMe-oFターゲットオフロードを提供することで、CPUの介入なしに高効率なNVMeストレージアクセスを可能にし、パフォーマンスの向上とレイテンシの低減を実現しています。
標準のブロックおよびファイルアクセスプロトコルは、高性能なストレージアクセスのためにRDMAを活用することができます。統合されたコンピュートおよびストレージネットワークは、マルチファブリックネットワークに比べて著しいコストパフォーマンスの利点を享受します。
アダプターカードポートフォリオ
ConnectX-5 InfiniBandアダプターカードは、ロープロファイルスタンドアップPCIe、Open Compute Project（OCP）仕様2.0 Type 1、およびOCP 2.0 Type 2など、複数のフォームファクタで提供されています。
NVIDIA Multi-Hostテクノロジーにより、複数のホストを単一のアダプターに接続することが可能であり、PCIeインターフェースを複数および独立したインターフェースに分割します。
ポートフォリオには、NVIDIA Socket Direct構成も含まれており、x16 PCIeスロットのないサーバーでも16レーンのPCIeバスを2つの8レーンバスに分割し、ハーネスで接続された専用カードで100Gb/sのポートスピードを提供します。
Socket Directはまた、すべてのCPU/GPUペアに対してNVIDIA GPUDirect RDMAを可能にし、ソケット間で直接接続を作成することでIntel® DDIOを両ソケットでサポートします。
製品の適用分野
データセンターインターコネクトデータセンター内でサーバー、スイッチ、ストレージを接続するのに最適です。
ハイパフォーマンスコンピューティング（HPC）：HPC環境で必要な帯域幅と低レイテンシを提供します。
エンタープライズネットワーク：エンタープライズネットワークをアップグレードし、より高い帯域幅要件をサポートするのに適しています。
クラウドサービスプロバイダー：クラウドサービスプロバイダーが顧客に高速で信頼性のある接続を提供するのを可能にします。
